[Physical AI W2D1] 1/6 — RViz로 로봇을 눈으로 보다: 시각화 흐름·Fixed Frame·Display

[Physical AI W2D1 · 1/6]

ros2 topic echo로 쏟아지는 숫자만 봐서는 로봇이 어디를 보는지 알 수 없다. RViz는 ROS 2의 토픽·TF·URDF를 구독해 로봇 상태와 센서 데이터를 3D로 그려준다. 그 시각화 흐름과 핵심인 Fixed Frame·Display를 개념부터 잡는다.

이 글에서 잡는 개념
왜 숫자(토픽 echo)만으로는 부족하고 시각화가 필요한가
RViz가 ROS 2에서 하는 역할 — "데이터를 구독해 3D로 그리는 도구"
RViz 화면 구성: Displays · Global Options · 3D View · Status
Fixed Frame(모든 데이터를 모으는 기준 좌표계)과 Display가 보이기 위한 5가지 조건

(Week2 Day1의 시작입니다. W1D2에서 ROS 2 노드·토픽·TF를 다뤘다면, 이제 그 데이터를 눈으로 보는 단계입니다.)

---

들어가며 — 숫자만으로는 로봇을 이해할 수 없다

로봇 소프트웨어 안에서 로봇의 상태는 대부분 숫자입니다. 위치는 좌표값, 방향은 회전값, LiDAR는 거리 배열, 카메라는 이미지 메시지, 이동 경로는 위치 점들의 묶음(Path)으로 표현됩니다.



W1D2에서 배운 대로, 이 데이터는 ROS 2의 노드·토픽·메시지로 흐릅니다 — 예를 들어 LiDAR 노드는 /scan 토픽으로 거리 데이터를, Odometry 노드는 /odom 토픽으로 추정 위치를 발행하죠.



그런데 터미널에서 ros2 topic echo /scan으로 숫자만 봐서는 — 로봇이 어느 방향을 보는지, 센서 점들이 로봇 주변에 어떻게 분포하는지, 좌표계가 올바르게 연결됐는지, 경로가 정상인지 직관적으로 판단하기 어렵습니다.

💡 RViz란 — ROS 2에서 발행되는 토픽·메시지·TF·URDF를 이용해 로봇 상태와 센서 데이터를 3D 공간에 그려주는 대표 시각화 도구입니다.
좌표계, 센서 위치, LiDAR 점, 카메라 영상, 이동 경로, 로봇 모델을 한 화면에서 봅니다.

중요한 점: RViz는 로봇을 움직이지 않습니다. 이미 발행되고 있는 ROS 2 데이터를 구독(Subscribe) 해서 화면에 표시할 뿐입니다.

---

1. RViz가 그리는 것들

RViz의 주요 역할은 다음과 같습니다.

로봇 모델 시각화        좌표계(TF) 관계 시각화
LiDAR 센서 데이터       3D 점군(PointCloud)
카메라 영상             Odometry(위치 추정)
Path(이동 경로)         Marker(사용자 정의)
TF 오류 / Fixed Frame 오류 확인

RViz가 어떤 데이터를 그리려면 세 가지 정보가 필요합니다 — 이게 RViz를 이해하는 핵심입니다.

무엇을 표시? → Topic과 Message (예: /scan, sensor_msgs/msg/LaserScan)
어디에 표시? → frame_id와 TF (그 데이터의 기준 좌표계)
어떻게 표시? → Display 설정

이 셋 중 하나라도 안 맞으면, 토픽이 정상 발행돼도 화면엔 안 나옵니다. (이게 RViz 디버깅의 출발점 — 2편에서 자세히)

---

2. ROS 2 데이터 흐름과 RViz

RViz는 여러 토픽을 구독하는 Subscriber입니다. 데이터 노드가 발행하면 → 토픽으로 흐르고 → RViz의 해당 Display가 그립니다.

LiDAR Node → /scan → RViz LaserScan Display
Odometry Node → /odom → RViz Odometry Display
TF Broadcaster → /tf → RViz TF Display



토픽·메시지 타입·Display의 대응 관계를 표로 정리하면:

발행 데이터	토픽	메시지 타입	RViz Display
LiDAR 거리	/scan	sensor_msgs/msg/LaserScan	LaserScan
3D 점군	/points	sensor_msgs/msg/PointCloud2	PointCloud2
카메라 영상	/image	sensor_msgs/msg/Image	Image
위치 추정	/odom	nav_msgs/msg/Odometry	Odometry
이동 경로	/path	nav_msgs/msg/Path	Path
좌표계 변환	/tf	tf2_msgs/msg/TFMessage	TF
로봇 모델	/robot_description	URDF 문자열	RobotModel

RViz는 토픽을 단순 출력하는 게 아니라 메시지 타입과 좌표계를 해석해 3D에 표시합니다.

---

3. RViz 화면 구성

영역	역할
Displays 패널	무엇을 표시할지 설정(TF·RobotModel·LaserScan·… Display 추가)
Global Options	RViz 전체 기준 설정 — 핵심은 Fixed Frame
3D View	로봇·좌표계·센서·경로가 실제로 그려지는 중심 화면
Views	보는 시점(TopDownOrtho=위에서, Orbit=회전하며)
Tool Bar	이동·선택·목표지정(2D Pose Estimate, 2D Nav Goal 등)
Status	각 Display의 상태·오류(TF 없음, Fixed Frame 오류 등)

💡 RViz를 켜면 가장 먼저 확인할 두 가지:
① Fixed Frame이 올바른가
② Display가 올바른 Topic을 보는가. 이 둘이 안 맞으면 데이터가 발행돼도 안 보입니다.

---

4. Global Options와 Fixed Frame — RViz의 심장

ROS 2에서는 데이터마다 기준 좌표계가 다릅니다. LiDAR는 laser 기준, Odometry는 odom 기준, 로봇 본체는 base_link 기준으로 발행되죠.

LaserScan  → header.frame_id: laser
Odometry   → header.frame_id: odom, child_frame_id: base_link



RViz는 이 데이터들을 한 화면에 함께 그려야 하니, 모두 공통 기준 좌표계로 변환해야 합니다. 그 기준이 Fixed Frame입니다.

대표 Fixed Frame:

Fixed Frame	의미	언제
map	전역 지도 기준	SLAM·Navigation에서 전체 지도 기준 위치
odom	주행 추정 기준	출발 후 상대 이동 확인 (기본 시각화에서 자주 사용)
base_link	로봇 본체 기준	로봇 중심 기준 센서 위치·구조 확인

Fixed Frame을 잘못 설정하면 No transform 오류가 나고 LaserScan·Odometry·Path·RobotModel이 안 보이거나 위치가 어긋납니다.

⚠️ 흔한 함정 ① — Fixed Frame 먼저 — RViz 실습에서 데이터가 안 보이면 십중팔구 Fixed Frame부터 의심하세요. 이동 로봇 기본 시각화에선 보통 odom을 씁니다.

---

5. Display가 보이기 위한 5가지 조건

Display는 특정 데이터를 화면에 그리는 단위입니다. Display를 추가한다는 건 단순 화면 요소 추가가 아니라,

그 메시지 타입을 해석할 시각화 모듈을 연결하는 것입니다 — 그래서 메시지 타입과 Display가 맞아야 합니다(/scan이 LaserScan 타입이면 LaserScan Display).

Display가 정상 동작하기 위한 조건을 외워두면 RViz 오류의 90%를 잡습니다.

① 토픽이 존재해야 한다
② 메시지가 계속 발행되고 있어야 한다
③ Display 타입과 메시지 타입이 맞아야 한다
④ 메시지의 frame_id가 존재해야 한다
⑤ frame_id ↔ Fixed Frame 사이에 TF가 연결돼 있어야 한다



RViz 오류의 상당수는 이 다섯 중 하나가 어긋났을 때 발생합니다. 특히 ⑤ TF 연결이 자주 빠집니다(→ 2편의 TF 편에서 깊게).

---

1편 정리

• RViz = ROS 2 데이터를 구독해 3D로 그리는 도구. 로봇을 움직이는 게 아님.
• 표시의 3요소: 무엇(Topic·Message) / 어디(frame_id·TF) / 어떻게(Display).

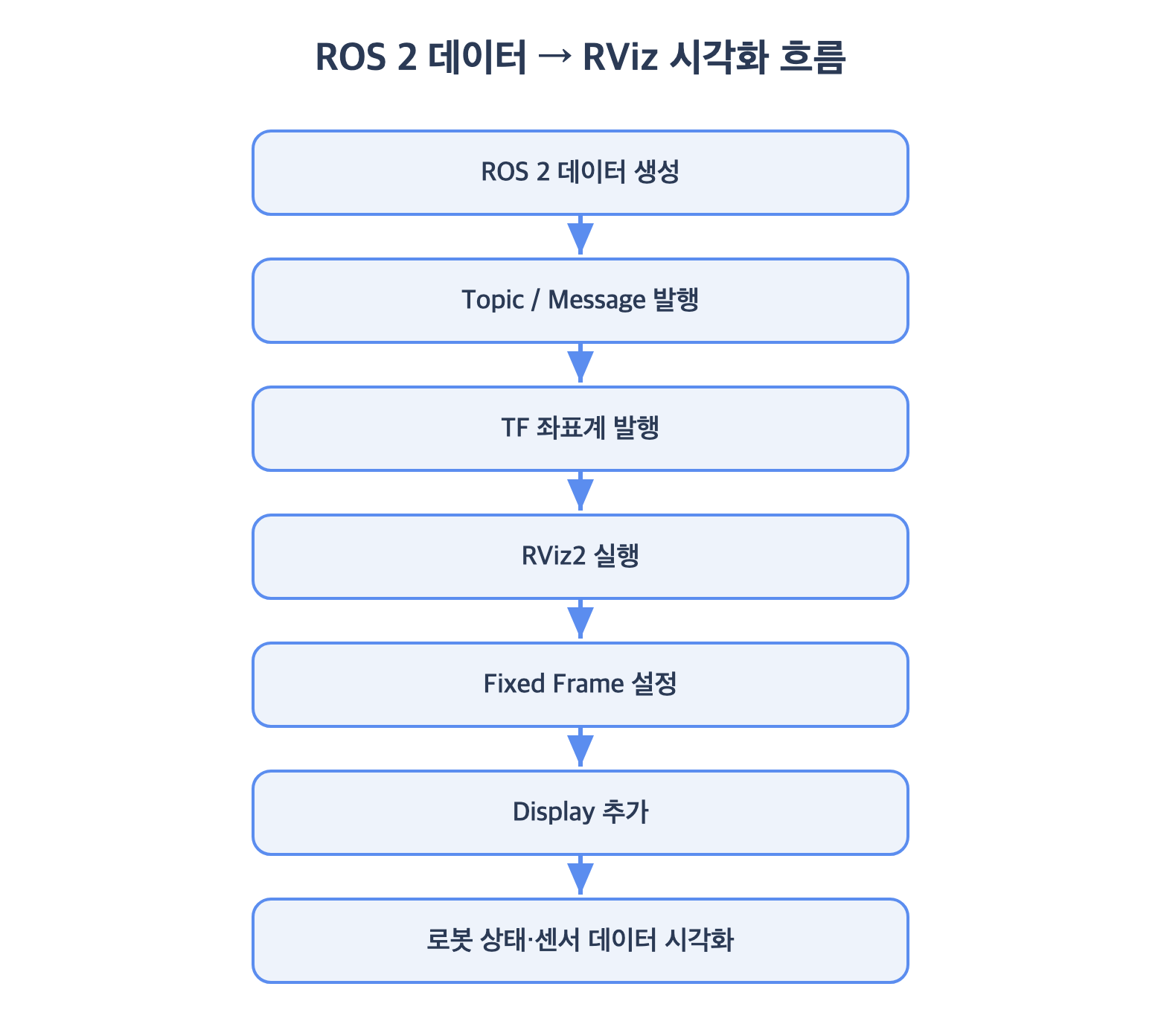

• 흐름: 데이터 발행 → TF 발행 → RViz → Fixed Frame 설정 → Display 추가 → 시각화.
• Fixed Frame = 모든 데이터를 모으는 공통 기준 좌표계(보통 odom).
• Display가 보이는 5조건: 토픽 존재 · 발행 지속 · 타입 일치 · frame_id 존재 · TF 연결.

다음 편 예고

2편에서는 RViz의 진짜 핵심인 TF(좌표계 변환) 와 주요 좌표계(map·odom·base_link·laser·camera_link), URDF/RobotModel, 그리고 센서 Display들(LaserScan·Odometry·Path·PointCloud2·Image·IMU·Marker)을 하나씩 보고, "데이터가 안 보일 때" 디버깅 원리까지 정리합니다.
