[Physical AI W2D2 · 4/7]
3편에서 Python으로 계산한 2축 로봇 팔의 정운동학·역운동학 결과를, 이번엔 ROS2 노드로 다시 계산해 RViz2 화면에 띄운다.
/tf로 world→base_link→link1→link2→tool0 좌표계를, MarkerArray로 링크·관절·목표점·작업공간을 그려, Python 숫자 결과와 화면 위치가 정확히 일치함을 눈으로 검증한다.
이 글에서 직접 해보는 것
1. ROS2 작업공간·패키지(two_link_kinematics_demo) 생성
2..rviz설정 파일로 Fixed Frameworld+ Grid·TF·MarkerArray Display 고정
3.two_link_kinematics_visualizer.py— FK/IK를 계산해/tf+/kinematics_demo/markers발행
4. GCP VM 헤드리스 GUI 스택(Xvfb→x11vnc→websockify→Cloudflared)으로 브라우저에서 RViz2 확인
5. 5개 예제(FK 2개·IK 2개·도달 불가 1개)에서 Python 숫자 ↔ RViz 화면 위치 일치 검증
(3편에서 Python으로 정운동학·역운동학을 계산하고 검증했다면, 이제 그 똑같은 계산을 ROS2 노드로 옮겨 RViz2 화면에 띄웁니다. 숫자로만 봤던 tool0 위치가 화면 위 점으로 찍히는 순간입니다.)
들어가며 — 숫자를 화면 위 점으로
3편까지 우리는 2축 평면 로봇 팔의 정운동학(FK) 과 역운동학(IK) 을 Python(math 표준 라이브러리)으로 계산했습니다. theta1=30도, theta2=45도를 넣으면 tool0 = (1.1248, 1.4659)라는 숫자가 나왔죠.
하지만 숫자만 봐서는 그 팔이 실제로 어떤 모양인지, 목표점에 닿는지 직관적으로 와닿지 않습니다.
이번 실습은 같은 계산을 ROS2 노드로 다시 수행하고, 그 결과를 RViz2 화면에 그립니다.
/tf→world → base_link → link1 → link2 → tool0좌표계를 표시/kinematics_demo/markers(MarkerArray) → 로봇 팔 링크, 관절, 목표점, 작업공간을 표시
그러면 Python이 내놓은 tool0 좌표와 RViz2 화면 위 빨간 점의 위치가 정확히 같다는 걸 눈으로 확인할 수 있습니다.

💡 RViz는 GUI라 화면이 필요합니다. GCP VM엔 모니터가 없으므로 W2D1 3편에서 세운 헤드리스 GUI 스택(Xvfb→x11vnc→websockify→Cloudflared)을 그대로 씁니다.
그 스택의 원리(왜 가상 화면이 필요한지, 포트가 어떻게 연결되는지)는 W2D1 3편에서 자세히 다뤘으니,
여기서는 이 실습이 주는 명령을 순서대로 실행하는 데 집중합니다.
💡 터미널 역할 분리 — ROS 2는 여러 노드가 동시에 돌므로 SSH 터미널을 나눕니다.
터미널 1: 빌드·화면 공유 스택·RViz2,
터미널 2: 시각화 노드 실행,
터미널 3: 토픽 확인.
1. 실습 개요 — 무엇을 / 왜 시각화하나
본 실습은 ROS2와 RViz2가 이미 설치된 GCP VM 환경(W2D1 3편에서 구축)을 기준으로 진행합니다.
앞서 Python으로 계산한 2축 평면 로봇 팔의 정운동학·역운동학 결과를 ROS2 노드로 다시 계산하고, RViz2에서 로봇 팔 자세와 목표 위치로 시각화합니다.
Python 실습에서 사용한 정운동학 공식:
x = L1 cos(θ1) + L2 cos(θ1 + θ2)
y = L1 sin(θ1) + L2 sin(θ1 + θ2)
Python 실습에서 사용한 역운동학 공식:
cos(θ2) = (x² + y² - L1² - L2²) / (2L1L2)
θ1 = atan2(y, x) - atan2(L2 sin(θ2), L1 + L2 cos(θ2))
이번 RViz2 실습에서는 다음 값을 직접 시각화합니다.
base = (0, 0)
joint1 = (
L1 cos(θ1),
L1 sin(θ1)
)
tool0 = (
L1 cos(θ1) + L2 cos(θ1 + θ2),
L1 sin(θ1) + L2 sin(θ1 + θ2)
)
RViz2에서 tool0 위치는 Python 정운동학 계산 결과의 x, y와 같습니다. 실습 화면은 Cloudflared 외부 접속으로 확인하며, 기준은 /tf, MarkerArray, world Fixed Frame 구조입니다.
💡
base는 팔의 뿌리(원점),joint1은 첫 번째 관절(팔꿈치),tool0은 말단 장치(손끝)입니다.
두 직선 링크(base→joint1, joint1→tool0)가 이어진 단순한 2축 팔을 그립니다.
2. 실습 실행 구조 — 화면은 어떻게 브라우저까지 오나
GCP VM 안에서 RViz2가 그린 화면이 브라우저까지 전달되는 경로입니다(W2D1 3편의 스택).
GCP VM
↓
Xvfb
↓
fluxbox
↓
x11vnc
↓
websockify
↓
Cloudflared
↓
브라우저 noVNC 화면
↓
RViz2
그리고 ROS2 시각화 구조(노드가 발행하는 두 가지)는 다음과 같습니다.
/tf
→ world, base_link, link1, link2, tool0 좌표계 표시
/kinematics_demo/markers
→ 로봇 팔 링크, 관절, 목표점, 작업공간 표시

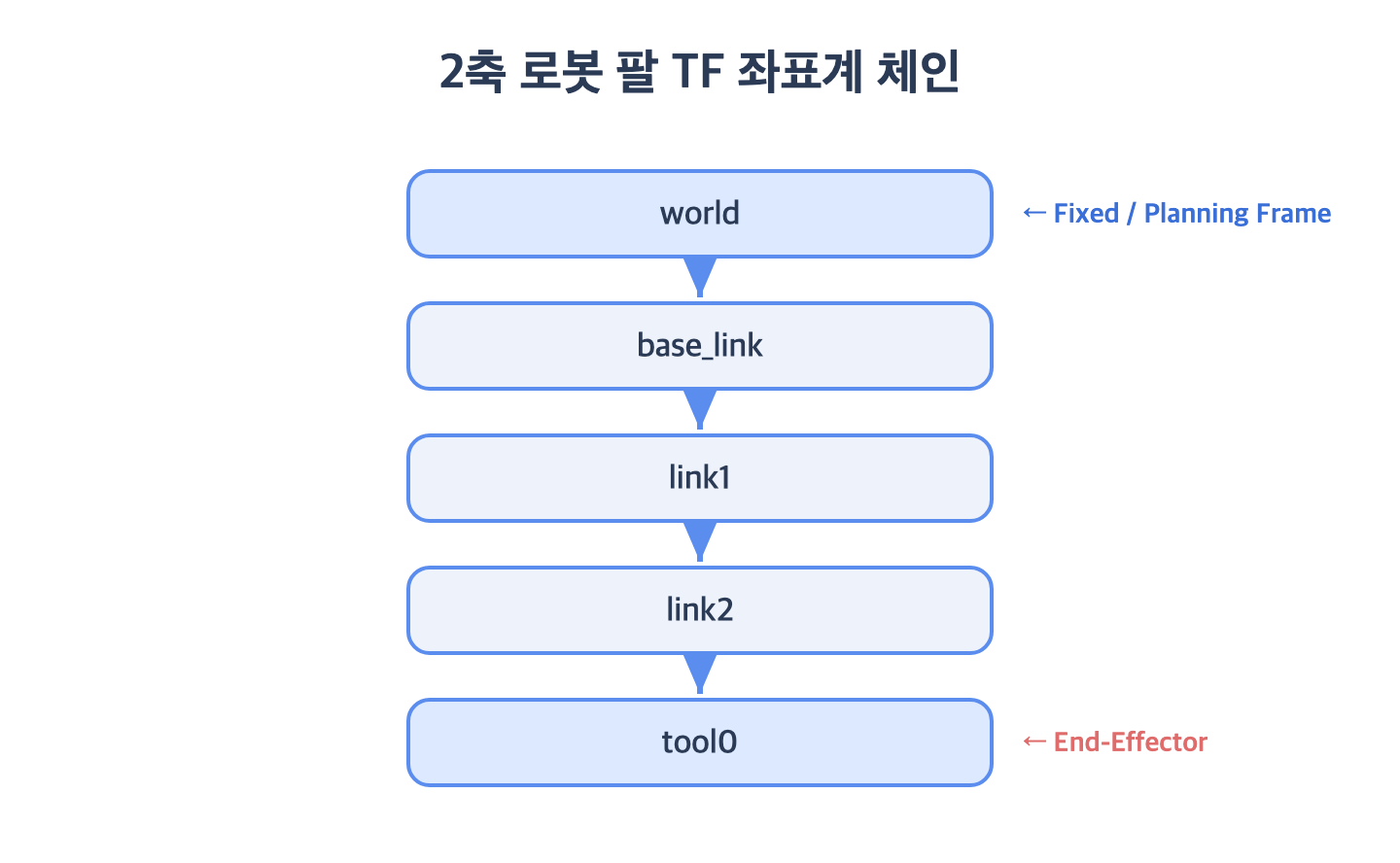

좌표계 구조(부모→자식 트리):
world
└── base_link
└── link1
└── link2
└── tool0
💡
/tf는 좌표계(축)를,/kinematics_demo/markers는 그 위에 그려지는 그림(선·구·원)을 담당합니다.
두 토픽이 합쳐져 "팔처럼 보이는" 화면이 됩니다.
3. 실습 예제 기준 — 5개 케이스
본 실습은 Python 계산 실습과 같은 예제를 사용합니다. 노드가 이 5개 케이스를 순서대로 화면에 보여줍니다.
정운동학 예제 1
theta1 = 30도
theta2 = 45도
예상 tool0 위치: x = 1.1248, y = 1.4659
정운동학 예제 2
theta1 = 90도
theta2 = -90도
예상 tool0 위치: x = 1.0000, y = 1.0000
역운동학 예제 1
target_x = 1.0
target_y = 1.0
Solution A: theta1 = 0도, theta2 = 90도
역운동학 예제 2
target_x = 1.0
target_y = 1.0
Solution B: theta1 = 90도, theta2 = -90도
도달 불가능 예제
target_x = 3.0
target_y = 0.0
결과: no solution
💡 IK 예제 1·2는 같은 목표점 (1.0, 1.0) 인데 자세가 둘(Solution A/B)입니다.
3편에서 본 "팔꿈치 위/아래" 두 해가 그대로 화면에 나타납니다.
도달 불가능 예제는 작업공간(반지름 L1+L2=2.0) 밖이라 목표점이 빨간색으로 표시됩니다.
4. 기존 프로세스와 포트 정리 — 깨끗한 상태에서 시작
이전 실습의 프로세스나 점유된 포트가 남아 있으면 RViz·화면 공유가 충돌합니다.
무엇을: 관련 프로세스·포트·로그·X 잠금 파일을 정리하고 ROS 데몬을 재시작합니다.
왜: 5900(VNC)·6080(웹) 포트와 :1 디스플레이를 비워야 새 스택이 깨끗이 뜹니다.
pkill -f "rviz2" || true
pkill -f "two_link_kinematics_visualizer" || true
pkill -f "moveit_planning_visualizer" || true
pkill -f "robot_state_publisher" || true
pkill -f "joint_state_publisher" || true
pkill -f "static_transform_publisher" || true
pkill -f "Xvfb :1" || true
pkill -f "fluxbox" || true
pkill -f "x11vnc" || true
pkill -f "websockify" || true
pkill -f "cloudflared" || true
fuser -k 5900/tcp || true
fuser -k 6080/tcp || true
rm -f ~/xvfb.log ~/fluxbox.log ~/x11vnc.log ~/websockify.log ~/tunnel.log ~/rviz2.log
rm -rf /tmp/.X1-lock /tmp/.X11-unix/X1
source /opt/ros/humble/setup.bash
ros2 daemon stop
ros2 daemon start
💡
|| true는 "죽일 프로세스가 없어도 에러로 멈추지 말라"는 뜻입니다.
처음 실행이라 아무것도 안 떠 있어도 그냥 통과합니다.
기대 결과: 에러 없이 명령들이 지나가고ros2 daemon이 재시작됩니다.
5. 작업공간 생성
무엇을: 이번 실습 전용 ROS2 작업공간을 새로 만듭니다.
왜: 패키지를 빌드(colcon build)하려면 src/가 있는 작업공간이 필요합니다.
rm -rf ~/ros2_kinematics_ws
mkdir -p ~/ros2_kinematics_ws/src
cd ~/ros2_kinematics_ws/src
source /opt/ros/humble/setup.bash
⚠️
rm -rf ~/ros2_kinematics_ws는 기존 작업공간을 통째로 지웁니다.
같은 이름의 중요한 작업이 있다면 먼저 백업하세요.
기대 결과: 빈~/ros2_kinematics_ws/src디렉터리가 생기고, 현재 위치가 그 안으로 이동합니다.
6. ROS2 패키지 생성
무엇을: 시각화 노드를 담을 Python 패키지를 만듭니다.
왜: --dependencies로 미리 의존성(메시지 타입·TF)을 선언해 package.xml에 자동 등록되게 합니다.
ros2 pkg create two_link_kinematics_demo \
--build-type ament_python \
--dependencies rclpy geometry_msgs visualization_msgs std_msgs tf2_ros
| 의존성 | 역할 |
|---|---|
| rclpy | ROS2 Python 클라이언트(노드 작성) |
| geometry_msgs | Point, TransformStamped(좌표·변환) |
| visualization_msgs | Marker, MarkerArray(RViz 그림) |
| std_msgs | ColorRGBA(마커 색) |
| tf2_ros | TransformBroadcaster(/tf 발행) |
기대 결과:
~/ros2_kinematics_ws/src/two_link_kinematics_demo/패키지 골격이 생성됩니다.
7. RViz2 설정 파일 작성
무엇을: RViz2가 띄울 화면 구성을 .rviz 파일로 고정합니다.
왜: 매번 Display를 손으로 추가하면 사람마다 화면이 달라집니다.
설정 파일로 Fixed Frame world + Grid·TF·MarkerArray를 못 박습니다.
mkdir -p ~/ros2_kinematics_ws/rviz
nano ~/ros2_kinematics_ws/rviz/two_link_kinematics.rviz
아래 내용을 전체 그대로 넣습니다(빠짐없이).
Panels:
- Class: rviz_common/Displays
Name: Displays
- Class: rviz_common/Views
Name: Views
Visualization Manager:
Class: ""
Displays:
- Alpha: 0.5
Cell Size: 1
Class: rviz_default_plugins/Grid
Color: 160; 160; 164
Enabled: true
Name: Grid
Plane: XY
Plane Cell Count: 20
Reference Frame: <Fixed Frame>
Value: true
- Class: rviz_default_plugins/TF
Enabled: true
Frame Timeout: 15
Frames:
All Enabled: true
Marker Scale: 0.4
Name: TF
Show Arrows: true
Show Axes: true
Show Names: true
Update Interval: 0
Value: true
- Class: rviz_default_plugins/MarkerArray
Enabled: true
Name: Kinematics Markers
Topic:
Value: /kinematics_demo/markers
Value: true
Enabled: true
Global Options:
Background Color: 48; 48; 48
Fixed Frame: world
Frame Rate: 30
Name: root
Tools:
- Class: rviz_default_plugins/Interact
- Class: rviz_default_plugins/MoveCamera
- Class: rviz_default_plugins/Select
- Class: rviz_default_plugins/FocusCamera
Value: true
Views:
Current:
Class: rviz_default_plugins/Orbit
Distance: 5
Focal Point:
X: 0.8
Y: 0.6
Z: 0
Name: Current View
Pitch: 1.35
Target Frame: <Fixed Frame>
Yaw: 0.8
저장:
Ctrl + O
Enter
Ctrl + X
요지는 Fixed Frame world(모든 데이터의 기준) + 3개 Display — Grid·TF·MarkerArray(/kinematics_demo/markers)입니다.
⚠️ Fixed Frame 함정 — 이 설정은
Fixed Frame: world로 못 박혀 있습니다.
만약 RViz가 기본값(map)으로 떨어지면Global Status: Error — Frame [map] does not exist가 뜹니다. 우리 노드는world → base_link → ...만 발행하므로, Fixed Frame은 반드시world여야 합니다.
위 전체본을 손으로 줄이거나 요약하면 RViz가 일부만 읽고 기본값으로 떨어질 수 있으니 전체를 그대로 넣으세요.
기대 결과:two_link_kinematics.rviz파일이 저장됩니다.
8. 시각화 노드 작성
무엇을: FK/IK를 계산해 /tf와 /kinematics_demo/markers를 발행하는 노드를 작성합니다. 왜: 이 노드가 3편의 Python 계산을 ROS2 안에서 똑같이 수행하고, 결과를 RViz가 알아듣는 메시지로 바꿔 발행합니다.
cd ~/ros2_kinematics_ws/src/two_link_kinematics_demo/two_link_kinematics_demo
nano two_link_kinematics_visualizer.py
아래 코드를 한 글자도 바꾸지 말고(들여쓰기 포함) 그대로 넣습니다.
import math
import rclpy
from rclpy.node import Node
from geometry_msgs.msg import Point, TransformStamped
from std_msgs.msg import ColorRGBA
from tf2_ros import TransformBroadcaster
from visualization_msgs.msg import Marker, MarkerArray
class TwoLinkKinematicsVisualizer(Node):
def __init__(self):
super().__init__('two_link_kinematics_visualizer')
self.l1 = 1.0
self.l2 = 1.0
self.demo_cases = [
{
'name': 'FK theta1=30 theta2=45',
'mode': 'fk',
'theta1_deg': 30.0,
'theta2_deg': 45.0,
'target_x': None,
'target_y': None,
'solution_index': None
},
{
'name': 'FK theta1=90 theta2=-90',
'mode': 'fk',
'theta1_deg': 90.0,
'theta2_deg': -90.0,
'target_x': None,
'target_y': None,
'solution_index': None
},
{
'name': 'IK target=(1.0, 1.0) solution A',
'mode': 'ik',
'theta1_deg': None,
'theta2_deg': None,
'target_x': 1.0,
'target_y': 1.0,
'solution_index': 0
},
{
'name': 'IK target=(1.0, 1.0) solution B',
'mode': 'ik',
'theta1_deg': None,
'theta2_deg': None,
'target_x': 1.0,
'target_y': 1.0,
'solution_index': 1
},
{
'name': 'IK target=(3.0, 0.0) no solution',
'mode': 'ik',
'theta1_deg': None,
'theta2_deg': None,
'target_x': 3.0,
'target_y': 0.0,
'solution_index': 0
}
]
self.case_index = 0
self.tick = 0
self.tf_broadcaster = TransformBroadcaster(self)
self.marker_pub = self.create_publisher(
MarkerArray,
'/kinematics_demo/markers',
10
)
self.timer = self.create_timer(0.05, self.publish_demo)
self.get_logger().info('Two-link kinematics visualizer started')
def publish_demo(self):
stamp = self.get_clock().now().to_msg()
self.tick += 1
if self.tick % 240 == 0:
self.case_index = (self.case_index + 1) % len(self.demo_cases)
case = self.demo_cases[self.case_index]
theta1 = 0.0
theta2 = 0.0
reachable = True
target_x = None
target_y = None
if case['mode'] == 'fk':
theta1 = math.radians(case['theta1_deg'])
theta2 = math.radians(case['theta2_deg'])
base, joint1, tool = self.forward_kinematics(theta1, theta2)
target_x = tool[0]
target_y = tool[1]
elif case['mode'] == 'ik':
target_x = case['target_x']
target_y = case['target_y']
solutions = self.inverse_kinematics(target_x, target_y)
if solutions is None:
reachable = False
theta1 = 0.0
theta2 = 0.0
else:
theta1, theta2 = solutions[case['solution_index']]
reachable = True
base, joint1, tool = self.forward_kinematics(theta1, theta2)
self.publish_tf(stamp, theta1, theta2)
self.publish_markers(
stamp,
base,
joint1,
tool,
target_x,
target_y,
reachable
)
if self.tick % 80 == 0:
self.print_case_result(
case,
theta1,
theta2,
tool,
target_x,
target_y,
reachable
)
def forward_kinematics(self, theta1, theta2):
base = (0.0, 0.0, 0.0)
joint1_x = self.l1 * math.cos(theta1)
joint1_y = self.l1 * math.sin(theta1)
joint1 = (
joint1_x,
joint1_y,
0.0
)
tool_x = self.l1 * math.cos(theta1) + self.l2 * math.cos(theta1 + theta2)
tool_y = self.l1 * math.sin(theta1) + self.l2 * math.sin(theta1 + theta2)
tool = (
tool_x,
tool_y,
0.0
)
return base, joint1, tool
def inverse_kinematics(self, x, y):
r2 = x ** 2 + y ** 2
cos_theta2 = (
r2 - self.l1 ** 2 - self.l2 ** 2
) / (
2.0 * self.l1 * self.l2
)
if cos_theta2 < -1.0 or cos_theta2 > 1.0:
return None
theta2_a = math.acos(cos_theta2)
theta2_b = -math.acos(cos_theta2)
theta1_a = math.atan2(y, x) - math.atan2(
self.l2 * math.sin(theta2_a),
self.l1 + self.l2 * math.cos(theta2_a)
)
theta1_b = math.atan2(y, x) - math.atan2(
self.l2 * math.sin(theta2_b),
self.l1 + self.l2 * math.cos(theta2_b)
)
return (theta1_a, theta2_a), (theta1_b, theta2_b)
def publish_tf(self, stamp, theta1, theta2):
self.tf_broadcaster.sendTransform(
self.make_tf(
stamp,
'world',
'base_link',
0.0,
0.0,
0.0,
0.0
)
)
self.tf_broadcaster.sendTransform(
self.make_tf(
stamp,
'base_link',
'link1',
self.l1,
0.0,
0.0,
theta1
)
)
self.tf_broadcaster.sendTransform(
self.make_tf(
stamp,
'link1',
'link2',
self.l2,
0.0,
0.0,
theta2
)
)
self.tf_broadcaster.sendTransform(
self.make_tf(
stamp,
'link2',
'tool0',
0.0,
0.0,
0.0,
0.0
)
)
def publish_markers(
self,
stamp,
base,
joint1,
tool,
target_x,
target_y,
reachable
):
marker_array = MarkerArray()
target = (
target_x,
target_y,
0.0
)
marker_array.markers.append(
self.make_line_marker(
stamp,
0,
'robot_arm',
[base, joint1, tool],
0.06,
self.color(0.1, 0.8, 1.0, 1.0)
)
)
marker_array.markers.append(
self.make_sphere_marker(
stamp,
1,
'base_joint',
base,
0.13,
self.color(1.0, 0.6, 0.1, 1.0)
)
)
marker_array.markers.append(
self.make_sphere_marker(
stamp,
2,
'elbow_joint',
joint1,
0.13,
self.color(1.0, 0.6, 0.1, 1.0)
)
)
marker_array.markers.append(
self.make_sphere_marker(
stamp,
3,
'tool0_current_position',
tool,
0.14,
self.color(1.0, 0.1, 0.1, 1.0)
)
)
if reachable:
target_color = self.color(0.2, 1.0, 0.2, 1.0)
else:
target_color = self.color(1.0, 0.0, 0.0, 1.0)
marker_array.markers.append(
self.make_sphere_marker(
stamp,
4,
'target_position',
target,
0.16,
target_color
)
)
marker_array.markers.append(
self.make_line_marker(
stamp,
5,
'tool_to_target_error',
[tool, target],
0.025,
self.color(1.0, 1.0, 0.1, 0.8)
)
)
marker_array.markers.append(
self.make_line_marker(
stamp,
6,
'workspace_boundary',
self.make_workspace_circle_points(self.l1 + self.l2),
0.025,
self.color(0.4, 0.4, 1.0, 0.8)
)
)
self.marker_pub.publish(marker_array)
def make_workspace_circle_points(self, radius):
points = []
for i in range(121):
angle = 2.0 * math.pi * i / 120.0
x = radius * math.cos(angle)
y = radius * math.sin(angle)
points.append((x, y, 0.0))
return points
def make_tf(self, stamp, parent, child, x, y, z, yaw):
msg = TransformStamped()
msg.header.stamp = stamp
msg.header.frame_id = parent
msg.child_frame_id = child
msg.transform.translation.x = float(x)
msg.transform.translation.y = float(y)
msg.transform.translation.z = float(z)
qx, qy, qz, qw = self.yaw_to_quaternion(yaw)
msg.transform.rotation.x = qx
msg.transform.rotation.y = qy
msg.transform.rotation.z = qz
msg.transform.rotation.w = qw
return msg
def make_line_marker(
self,
stamp,
marker_id,
namespace,
points,
width,
color
):
marker = Marker()
marker.header.frame_id = 'world'
marker.header.stamp = stamp
marker.ns = namespace
marker.id = marker_id
marker.type = Marker.LINE_STRIP
marker.action = Marker.ADD
marker.scale.x = width
marker.color = color
marker.points = []
for p in points:
point = Point()
point.x = float(p[0])
point.y = float(p[1])
point.z = float(p[2])
marker.points.append(point)
return marker
def make_sphere_marker(
self,
stamp,
marker_id,
namespace,
position,
size,
color
):
marker = Marker()
marker.header.frame_id = 'world'
marker.header.stamp = stamp
marker.ns = namespace
marker.id = marker_id
marker.type = Marker.SPHERE
marker.action = Marker.ADD
marker.pose.position.x = float(position[0])
marker.pose.position.y = float(position[1])
marker.pose.position.z = float(position[2])
marker.pose.orientation.w = 1.0
marker.scale.x = size
marker.scale.y = size
marker.scale.z = size
marker.color = color
return marker
def color(self, r, g, b, a):
msg = ColorRGBA()
msg.r = float(r)
msg.g = float(g)
msg.b = float(b)
msg.a = float(a)
return msg
def yaw_to_quaternion(self, yaw):
qx = 0.0
qy = 0.0
qz = math.sin(yaw * 0.5)
qw = math.cos(yaw * 0.5)
return qx, qy, qz, qw
def print_case_result(
self,
case,
theta1,
theta2,
tool,
target_x,
target_y,
reachable
):
if reachable:
error = math.sqrt(
(target_x - tool[0]) ** 2 +
(target_y - tool[1]) ** 2
)
else:
error = None
if error is None:
self.get_logger().info(
f"{case['name']} | "
f"reachable=False"
)
else:
self.get_logger().info(
f"{case['name']} | "
f"theta1={math.degrees(theta1):.2f} deg, "
f"theta2={math.degrees(theta2):.2f} deg, "
f"tool0=({tool[0]:.4f}, {tool[1]:.4f}), "
f"target=({target_x:.4f}, {target_y:.4f}), "
f"reachable={reachable}, "
f"error={error:.8f}"
)
def main(args=None):
rclpy.init(args=args)
node = TwoLinkKinematicsVisualizer()
try:
rclpy.spin(node)
except KeyboardInterrupt:
pass
node.destroy_node()
rclpy.shutdown()
if __name__ == '__main__':
main()
저장:
Ctrl + O
Enter
Ctrl + X
코드를 큰 그림으로 읽으면:
forward_kinematics()/inverse_kinematics()→ 3편 Python 공식을 그대로 옮긴 FK/IK. IK는cos(θ2)가 [-1, 1]을 벗어나면None(도달 불가)을 돌려줍니다.demo_cases+publish_demo()→ 5개 예제를0.05초마다 발행하며,tick % 240 == 0일 때(약 12초마다) 다음 케이스로 전환합니다.publish_tf()→world→base_link→link1→link2→tool0변환을 발행. 회전은yaw_to_quaternion()으로 yaw를 quaternion(qz=sin(yaw/2),qw=cos(yaw/2))으로 바꿔 넣습니다(좌표 변환 개념은 W2D1 5편 참고).publish_markers()→ 링크 선(robot_arm), 관절 구(base_joint·elbow_joint), 현재 tool0(빨강tool0_current_position), 목표점(target_position— 도달 가능하면 초록, 불가능하면 빨강), 오차 선(tool_to_target_error), 작업공간 원(workspace_boundary)을 MarkerArray로 묶어 발행.print_case_result()→ 매tick % 80(약 4초)마다 케이스 결과를 로그로 찍어 터미널에서도 숫자를 확인할 수 있게 합니다.
💡 마커 색은
color(r, g, b, a)로 0~1 범위입니다.
손끝(tool0)은 빨강, 관절은 주황, 링크는 하늘색, 목표점은 도달 가능 초록/불가능 빨강, 작업공간 경계는 파란 원입니다.
9. setup.py 수정
무엇을: ros2 run으로 노드를 실행할 수 있게 진입점(entry point)을 등록합니다.
왜: entry_points에 console_scripts가 없으면 ros2 run이 노드를 찾지 못합니다.
cd ~/ros2_kinematics_ws/src/two_link_kinematics_demo
nano setup.py
전체 내용을 다음으로 교체합니다.
from setuptools import find_packages, setup
package_name = 'two_link_kinematics_demo'
setup(
name=package_name,
version='0.0.0',
packages=find_packages(exclude=['test']),
data_files=[
('share/ament_index/resource_index/packages',
['resource/' + package_name]),
('share/' + package_name, ['package.xml']),
],
install_requires=['setuptools'],
zip_safe=True,
maintainer='robot',
maintainer_email='robot@example.com',
description='Two-link kinematics visualization demo',
license='Apache-2.0',
tests_require=['pytest'],
entry_points={
'console_scripts': [
'two_link_kinematics_visualizer = two_link_kinematics_demo.two_link_kinematics_visualizer:main',
],
},
)
저장:
Ctrl + O
Enter
Ctrl + X
💡
'실행이름 = 패키지.모듈:함수'형식입니다.
여기서는two_link_kinematics_visualizer라는 이름으로two_link_kinematics_demo.two_link_kinematics_visualizer모듈의main함수를 실행하도록 등록했습니다.
기대 결과:setup.py가 저장됩니다.
10. 패키지 빌드
무엇을: 패키지를 빌드하고 환경에 반영합니다. 왜: 빌드해야 ros2 run이 인식하고, source install/setup.bash로 이번 터미널에 패키지 경로를 알립니다.
cd ~/ros2_kinematics_ws
source /opt/ros/humble/setup.bash
colcon build --packages-select two_link_kinematics_demo
source install/setup.bash
⚠️ 빌드 후
source install/setup.bash를 빼먹으면ros2 run이 패키지를 못 찾습니다.
새 터미널을 열 때마다source /opt/ros/humble/setup.bash와source install/setup.bash를 둘 다 해줘야 합니다.
기대 결과:Finished <<< two_link_kinematics_demo로그와 함께build/,install/,log/가 생성됩니다.
11. 화면 공유 실행
무엇을: 헤드리스 GUI 스택을 순서대로 띄웁니다(W2D1 3편 스택). 왜: GCP VM엔 모니터가 없으므로 가상 화면(Xvfb)→VNC(x11vnc)→웹(websockify)→외부 URL(Cloudflared)로 브라우저까지 화면을 보냅니다.
Xvfb :1 -screen 0 1280x800x24 > ~/xvfb.log 2>&1 &
DISPLAY=:1 fluxbox > ~/fluxbox.log 2>&1 &
x11vnc -display :1 -forever -shared -rfbport 5900 -nopw > ~/x11vnc.log 2>&1 &
websockify --web=/usr/share/novnc/ 6080 localhost:5900 > ~/websockify.log 2>&1 &
nohup cloudflared tunnel --url http://localhost:6080 > ~/tunnel.log 2>&1 &
💡 각 줄 끝의
&는 백그라운드 실행입니다.:1은 가상 디스플레이 번호,5900은 VNC 포트,6080은 웹 포트입니다. 스택의 원리·각 도구 역할은 W2D1 3편에 자세히 있습니다.
기대 결과: 5개 프로세스가 백그라운드로 뜨고 각 로그 파일이 생깁니다.
12. Cloudflared 주소 확인
무엇을: 외부 접속용 URL을 로그에서 확인합니다. 왜: Cloudflared가 매 실행마다 새 임시 URL을 발급하므로 로그에서 읽어야 합니다.
tail -n 20 ~/tunnel.log
브라우저 접속 주소는 다음 형식입니다.
https://xxxx-xxxx-xxxx.trycloudflare.com/vnc.html
⚠️ URL은 실행마다 바뀝니다. 접속이 안 되면 다시
tail ~/tunnel.log로 새 주소를 확인하세요. 끝에 반드시/vnc.html을 붙여야 noVNC 화면이 열립니다. 접속 후 Connect를 누르면 fluxbox 빈 화면이 보이고, 곧 RViz2가 그 위에 뜹니다.
13. RViz2 실행
무엇을: 7단계에서 만든 설정 파일로 RViz2를 가상 화면(:1)에 띄웁니다. 왜: -d로 설정 파일을 지정하면 Fixed Frame·Display가 자동으로 잡힙니다.
cd ~/ros2_kinematics_ws
source /opt/ros/humble/setup.bash
source install/setup.bash
export DISPLAY=:1
export LIBGL_ALWAYS_SOFTWARE=1
rviz2 -d ~/ros2_kinematics_ws/rviz/two_link_kinematics.rviz > ~/rviz2.log 2>&1 &
⚠️ GPU 없는 VM 함정 —
export LIBGL_ALWAYS_SOFTWARE=1을 빼면 RViz2가 GPU 가속을 시도하다 크래시하거나 검은 창이 됩니다. GCP 일반 VM엔 GPU가 없으므로 소프트웨어 렌더링을 강제해야 합니다.
또export DISPLAY=:1을 빼면 RViz가 어느 화면에 그릴지 몰라 뜨지 않습니다.
기대 결과: 브라우저 noVNC 화면에 RViz2 창이 뜨고, 아직 데이터는 없습니다(노드 미실행) — Grid만 보입니다.
14. 시각화 노드 실행
무엇을: 8단계에서 작성한 노드를 실행합니다(터미널 2). 왜: 이 노드가 /tf와 /kinematics_demo/markers를 발행해야 RViz 화면에 팔이 그려집니다.
cd ~/ros2_kinematics_ws
source /opt/ros/humble/setup.bash
source install/setup.bash
ros2 run two_link_kinematics_demo two_link_kinematics_visualizer
기대 결과:
[INFO] ... Two-link kinematics visualizer started로그가 뜨고, 이후 약 4초마다print_case_result()가 케이스별theta1,theta2,tool0,target,error를 출력합니다
(예:FK theta1=30 theta2=45 | theta1=30.00 deg, theta2=45.00 deg, tool0=(1.1248, 1.4659), ...). 이 터미널은 켜둡니다.
15. RViz2 화면 확인
브라우저 noVNC의 RViz2 화면에서 다음 요소들이 보이면 성공입니다.
Grid
TF
Kinematics Markers
world
base_link
link1
link2
tool0
robot_arm
base_joint
elbow_joint
tool0_current_position
target_position
tool_to_target_error
workspace_boundary
좌표축(TF) world→base_link→link1→link2→tool0, 하늘색 링크 선(robot_arm), 주황 관절 구(base_joint·elbow_joint), 빨간 손끝(tool0_current_position), 목표점(target_position), 손끝-목표 오차 선(tool_to_target_error), 파란 작업공간 원(workspace_boundary)이 함께 그려지고, 약 12초마다 5개 예제가 순서대로 바뀌며 팔 자세가 변합니다.
⚠️ 데이터가 안 보이면 — ① 노드(14단계)가 실행 중인지, ② RViz Fixed Frame이
world인지(7단계 함정), ③Global Status가 OK인지 확인하세요.Frame [map] does not exist가 뜨면 Fixed Frame이world가 아닌 것입니다.
16. Python 계산 결과와 RViz2 표시 결과 비교
이번 실습의 핵심입니다. 3편 Python 숫자와 RViz2 화면 위치가 일치하는지 확인합니다.
FK theta1=30 theta2=45
Python 계산 결과: x = 1.1248, y = 1.4659
RViz2 표시 위치: tool0_current_position
FK theta1=90 theta2=-90
Python 계산 결과: x = 1.0000, y = 1.0000
RViz2 표시 위치: tool0_current_position
IK target=(1.0, 1.0) solution A
Python 계산 결과: theta1 = 0도, theta2 = 90도
RViz2 표시 자세: base → (1, 0) → (1, 1)
IK target=(1.0, 1.0) solution B
Python 계산 결과: theta1 = 90도, theta2 = -90도
RViz2 표시 자세: base → (0, 1) → (1, 1)
IK target=(3.0, 0.0)
Python 계산 결과: no solution
RViz2 표시 결과: 도달 불가능 목표점
💡 IK 예제 1·2를 비교하면 같은 목표점 (1, 1) 에 도달하는 두 가지 자세(팔꿈치 위/아래)가 화면에서 서로 다른 모양으로 보입니다.
도달 불가능 예제((3.0, 0.0))는 작업공간 원(반지름 2.0) 바깥이라 목표점이 빨간색으로 표시되고, 팔은 기본 자세에 머뭅니다.
3편의 숫자가 4편의 그림으로 그대로 재현되는 것 — 이것이 이번 실습이 증명하려는 핵심입니다.
17. 토픽 확인
무엇을: 노드가 실제로 토픽을 발행하는지 확인합니다(터미널 3). 왜: RViz가 데이터를 못 받을 때, 발행 자체가 되는지부터 점검합니다.
ros2 topic list
/tf
/kinematics_demo/markers
발행 내용을 한 번씩 들여다보기:
ros2 topic echo /kinematics_demo/markers --once
ros2 topic echo /tf --once
💡
/kinematics_demo/markers에는 7개 마커가,/tf에는world→base_link→...→tool0변환이 담겨 있습니다.
토픽이 보이는데 RViz에 안 그려지면 거의 항상 Fixed Frame 문제입니다(7·15단계 함정).
18. 실습 종료
실습이 끝나면 노드·RViz와 화면 공유 스택을 정리합니다.
pkill -f "rviz2" || true
pkill -f "two_link_kinematics_visualizer" || true
화면 공유까지 종료합니다.
pkill -f "Xvfb :1" || true
pkill -f "fluxbox" || true
pkill -f "x11vnc" || true
pkill -f "websockify" || true
pkill -f "cloudflared" || true
fuser -k 5900/tcp || true
fuser -k 6080/tcp || true
💡 종료해 두면 다음 실습 때 4단계(프로세스·포트 정리)가 깨끗하게 통과합니다.
4편 정리
- 3편의 FK/IK Python 계산을 ROS2 노드(
two_link_kinematics_visualizer.py)로 옮겨,/tf+/kinematics_demo/markers를 발행했습니다. .rviz설정으로 Fixed Frameworld+ Grid·TF·MarkerArray를 고정하고, GCP VM 헤드리스 스택(Xvfb→x11vnc→websockify→Cloudflared)으로 브라우저에서 확인했습니다.- 좌표계 트리는
world → base_link → link1 → link2 → tool0, 마커는 링크·관절·손끝·목표점·작업공간을 그렸습니다. - 5개 예제에서 Python 숫자(tool0=(1.1248, 1.4659) 등) ↔ RViz 화면 위치가 일치함을 검증했습니다 — IK 두 해, 도달 불가 목표까지.
- 핵심 함정: Fixed Frame
world(아니면Frame [map] does not exist),LIBGL_ALWAYS_SOFTWARE=1(GPU 없는 VM), 빌드 후source install/setup.bash.
다음 편 예고
지금까지는 우리가 직접 FK/IK를 계산해 자세를 그렸습니다.
하지만 실제 로봇 팔은 충돌 회피·관절 제한·궤적 생성까지 한꺼번에 풀어야 합니다.
5편부터는 이 모든 걸 통합하는 모션 플래닝 프레임워크 MoveIt 개념으로 들어갑니다 — Planning Group·Planning Scene·Collision·Trajectory의 핵심을 잡습니다.
시리즈 목차
- [Physical AI W2D2] 1/7 — 운동학 개념 ①: 정운동학(링크·관절·자유도·2축 팔·동차변환행렬)
- [Physical AI W2D2] 2/7 — 운동학 개념 ②: 역운동학·작업공간·자코비안·특이점
- [Physical AI W2D2] 3/7 — 정운동학·역운동학 Python 실습(직접 계산·검증·관절제한·특이점)
- [Physical AI W2D2] 4/7 — 계산 결과를 RViz2로 시각화(FK/IK → 화면) — 이번 글
- [Physical AI W2D2] 5/7 — MoveIt 개념 ①: 경로계획 핵심(Planning Group·Scene·Collision·Trajectory)
- [Physical AI W2D2] 6/7 — MoveIt 개념 ②: 계획 기법·Move Group·ROS 2 Control
- [Physical AI W2D2] 7/7 — MoveIt 경로계획 RViz2 시각화 실습(+ 오류 점검 7종)
