[네트워크] 5-1 같은 네트워크 내에서의 전송을 반복



---

데이터는 어떻게 먼 서버까지 갈까 — 우리집 공유기로 이해하는 L2 · L3 · 라우터

유튜브 서버는 멀리 있는데 내 폰 데이터는 어떻게 거기 갈까요?
답은 "같은 네트워크 안 전송을 라우터를 거쳐 반복(홉바이홉)" 입니다.
일반 가정 집 장비(모뎀·KT 공유기·iptime·폰·노트북) 에 그대로 대응시켜 설명합니다.



📌 한눈에

키워드 핵심 우리집에서

L2(데이터링크)	같은 네트워크 내 전달, MAC 주소	공유기의 WiFi·LAN포트, 기기 랜카드
L3(네트워크)	다른 네트워크 연결·라우팅, IP 주소	KT 공유기·iptime의 라우터 기능
라우터	네트워크 경계 + IP 라우팅(+NAT)	KT GiGa Home WiFi, iptime
무선 공유기	라우터+스위치+AP 올인원	KT·iptime 둘 다
모뎀	회선 종단·변환	모뎀

---

1. '네트워크'란 라우터로 나뉜 구역이다

내 폰·노트북은 멀리 있는 서버의 애플리케이션과 데이터를 주고받습니다. 서버는 보통 다른 네트워크에 있죠.

기술적으로 '네트워크' = 라우터(또는 L3 스위치)로 구획되는 범위입니다. 기본 구성은:

• L2 스위치로 묶어 하나의 네트워크를 만들고,
• 라우터/L3 스위치로 각 네트워크를 서로 연결.

🏠 우리집으로 보면 — iptime 공유기 아래에 붙은 폰·노트북이 하나의 네트워크(한 구역)입니다. 이 구역의 경계에 iptime(라우터) 이 서 있고, 그 바깥에 또 KT 공유기(라우터), 그 바깥에 인터넷이 있습니다.

---

2. L2 vs L3 — 같은 동네 배달 vs 동네 간 도로

• L2(레이어2) = 같은 네트워크 안에서 MAC 주소로 전달. "같은 동네 안 배달". 담당: 스위치, WiFi(AP).
• L3(레이어3) = 서로 다른 네트워크를 연결하고 IP 주소로 경로 결정(라우팅). "동네와 동네를 잇는 도로". 담당: 라우터, L3 스위치.

🏠 우리집 예시

• 폰이 같은 iptime에 붙은 노트북과 통신 → 같은 네트워크라 L2(WiFi/스위치)로 직접 오갑니다. 라우터를 안 거쳐요.
• 폰이 유튜브(인터넷) 에 접속 → 다른 네트워크로 가야 하니 라우터(L3) 를 거칩니다.

---

3. 집 "무선 공유기"의 정체 — 3-in-1

가장 헷갈리는 부분입니다.

가정용 무선 공유기 한 대 = 라우터(L3) + 스위치(L2) + 무선 AP(L2) 가 한 박스에 합쳐진 것입니다.

그래서 "이 박스가 L2냐 L3냐"가 아니라, 한 기기가 기능별로 L2도 하고 L3도 한다고 봐야 정확합니다.



우리집 장비 매핑

장비 역할 계층

모뎀	KT 회선(광)을 집으로 들이는 종단·변환	주로 L1~L2(보통 라우팅 X)
KT GiGa Home WiFi	공인 IP 받아 NAT, 내부에 사설 IP 부여 = 라우터 + WiFi/스위치	L3 + L2
iptime 공유기	또 하나의 라우터 + WiFi/스위치	L3 + L2
폰·노트북	통신 단말(호스트)	랜카드=L2, IP=L3 …

즉 라우터인 것 = KT 공유기, iptime (둘 다!). L2인 것 = 두 공유기의 WiFi·LAN 포트와 기기 랜카드.

⚠️ 우리집은 KT 공유기도 라우터, iptime도 라우터라 라우터가 두 번 겹치는 "이중 NAT" 구조입니다.
동작엔 문제없지만, 외부 접속·포트포워딩이 번거로우면 iptime을 "AP/브리지 모드" 로 바꿔 라우터를 한 번만 두기도 합니다.

---

4. 먼 서버까지 = '같은 네트워크 전송'의 반복(홉바이홉)

다른 네트워크의 서버까지 데이터는 같은 네트워크 내 전송을 반복해서 도달합니다.

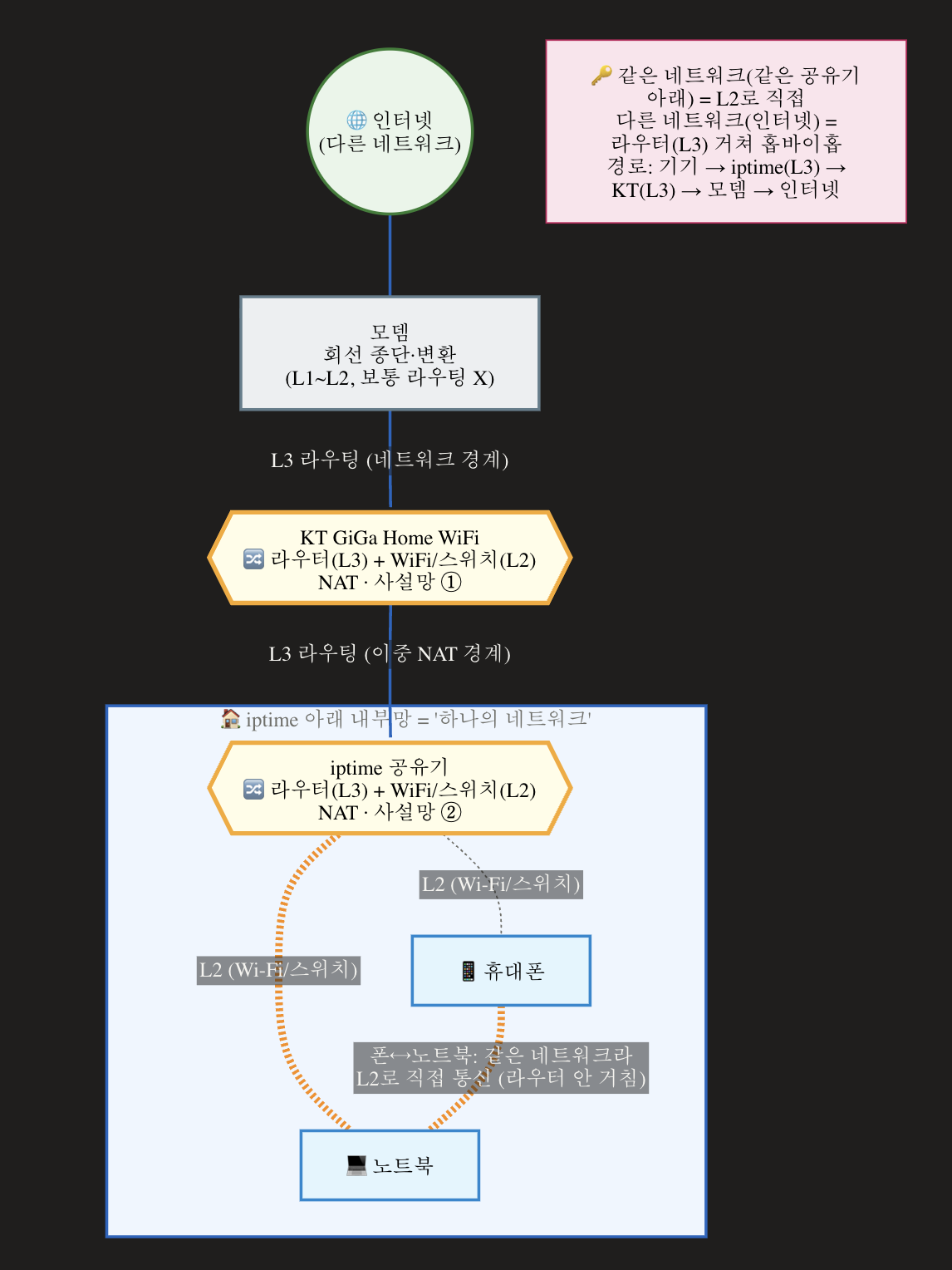

🏠 우리집 → 유튜브 경로

폰 → (L2,WiFi) → iptime → (L3) → KT 공유기 → (L3) → 모뎀 → 인터넷 → … → 유튜브 서버

각 화살표가 "한 네트워크 안에서의 전송(1 홉)" 이고, 라우터를 만날 때마다 다음 네트워크로 넘겨주는 일을 반복합니다.
교과서의 "PC → 라우터 → 다음 라우터 → … → 목적지 라우터 → 서버"가 정확히 이것입니다.



---

5. 같은 네트워크 전송 프로토콜 = 이더넷 & Wi-Fi

이렇게 같은 네트워크 안에서 실어 나르는 프로토콜의 대표가 이더넷(유선) 과 무선 LAN(Wi-Fi) 입니다.

둘 다 TCP/IP 계층의 맨 아래 "네트워크 인터페이스층"(OSI의 L1·L2)에 속합니다.

🏠 우리집에서 노트북을 LAN 케이블로 꽂으면 이더넷, 폰이 무선으로 붙으면 Wi-Fi — 둘 다 "같은 네트워크 안 전송"을 담당하는 L2 프로토콜입니다.



---

질문 : 라우터 == L2? or router == L3 or router == L2 or L3?



핵심 답: 라우터 = L3(네트워크 계층) 장비입니다. 다만 정확히 이해하려면 한 겹 더 봐야 합니다.



1. 라우터의 본질 = L3

라우터는 IP 주소를 보고 서로 다른 네트워크 사이의 경로를 결정(라우팅) 합니다. 이게 라우터의 정의이자 주 역할이고, 계층으로는 L3입니다.



router == L3 ✅ (정답)



2. 그런데 라우터도 L2를 "거칩니다"

라우터가 실제로 패킷을 내보내려면, 각 링크(인터페이스)에서 L2 프레임(이더넷, MAC 주소)으로 포장해서 보내야 합니다. 그래서 라우터의 각 포트는 MAC 주소를 갖고 L1/L2도 처리합니다.



즉 "판단·라우팅은 L3에서, 실제 전송은 L2를 이용" 합니다. L2를 안 쓰는 게 아니라, 주된 정체성이 L3인 것.



3. 가정용 "무선 공유기"는 L2 + L3 둘 다

집에 있는 공유기(KT·iptime)는 라우터(L3) + 스위치(L2) + 무선 AP(L2) 가 한 박스에 합쳐진 올인원입니다. 그래서 이 기기는 L2도 하고 L3도 합니다.



장비별 계층 정리



장비 동작 계층 기준

허브	L1	신호 그대로 전달
L2 스위치	L2	MAC 주소로 같은 네트워크 내 전달
라우터	L3 (전송 시 L2 이용)	IP로 네트워크 간 라우팅
L3 스위치	L2 + L3	스위칭 + 라우팅 결합
가정용 무선 공유기	L2 + L3	라우터+스위치+AP 통합



정리 한 줄

"순수 라우터는 L3 장비다. 다만 전송을 위해 L2도 쓰며, 집 공유기는 라우터(L3)+스위치/AP(L2)가 합쳐져 L2·L3를 모두 한다."

그래서 시험에서 "라우터는 몇 계층?"이면 L3(네트워크 계층) 이 정답이고, "L3 스위치/공유기"처럼 통합 장비를 물으면 L2+L3로 답하면 됩니다.



마치며

핵심 한 줄:

"같은 공유기 아래(같은 네트워크)는 L2(이더넷/Wi-Fi)로 직접, 인터넷(다른 네트워크)으로는 라우터(L3)를 거쳐 홉바이홉으로 간다."



정리 / 시험 포인트

• 네트워크 = 라우터로 구획되는 범위. L2 스위치=한 네트워크 구성 / 라우터·L3 스위치=네트워크 연결.
• L2(MAC, 같은 네트워크) vs L3(IP, 네트워크 간).
• 가정용 무선 공유기 = 라우터+스위치+AP 올인원 → 우리집 KT 공유기·iptime이 둘 다 라우터.
• 먼 목적지 = 같은 네트워크 전송의 반복(홉바이홉).
• 이더넷·Wi-Fi = TCP/IP 네트워크 인터페이스층(최하위).

---
